Hoe werkt een vacuümstroomonderbreker?

Devacuümstroomonderbrekeris een onmisbare schakelaar in het voedingssysteem. Het bestaat voornamelijk uit drie delen: frame, boogd blikkende kamer (d.w.z. vacuümbel) en het operationele mechanisme. Onder hen is het geleidingscircuit het kerngedeelte van de stroomonderbreker, dat zorgvuldig is samengesteld uit de inlaat- en uitlaatgeleidende staven, isolerende steunen, geleidende klemmen, zachte verbindingen en vacuümboogborenkamers.

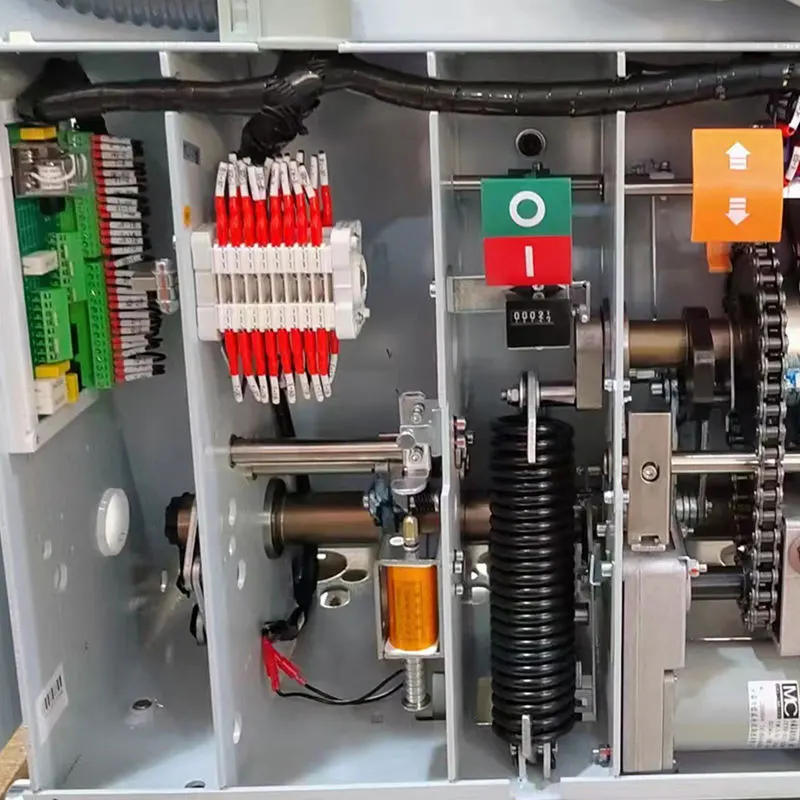

Het bedrijfsmechanisme is verantwoordelijk voor het uitvoeren van de slot- en openingsbewerkingen van de stroomonderbreker, inclusief sluitingsveren, energieopslagsystemen, overstroomreleases, openings- en sluitspoelen en andere componenten. Tijdens het werk bereikt het mechanisme een precieze regeling van de stroom door middel van opslag van elektrische energie, elektrische opening en sluiting en handmatige functies.

Wanneer de stroom de vooraf bepaalde waarde bereikt, devacuümstroomonderbrekerzal de huidige nul-kruisende kenmerken in een hoge vacuümomgeving gebruiken om de boog te doven door de snelle diffusie van plasma, waardoor de stroom effectief wordt afgesneden. In het midden omvat het meerdere stappen zoals energieopslag en sluiting. Door een reeks precieze mechanische acties worden de stabiliteit en betrouwbaarheid van de stroomonderbreker gewaarborgd.

De openingsbewerking is dat wanneer de stroomonderbreker zich in de gesloten toestand bevindt, het openingssignaal wordt ontvangen en de openingselektromagneet begint te werken, waardoor de ijzeren kern wordt aangetrokken. Deze actie zorgt ervoor dat de bovenste staaf in de openingsafgifte omhoog gaat, waardoor de reisschacht op zijn beurt draait. Een reeks kettingreacties drijft de bovenste staaf naar boven en duwt de gebogen plaat, waardoor deze de halve as aandrijft om tegen de klok in te draaien. Terwijl de halve as en de rockerarm worden ontgrendeld, wordt de openingsveer onmiddellijk van kracht, waardoor destroomonderbrekerOm de openingsactie te voltooien.
