Droge transformator: wat moet u weten voordat u er een kiest?

1. Wat is een droge transformator?

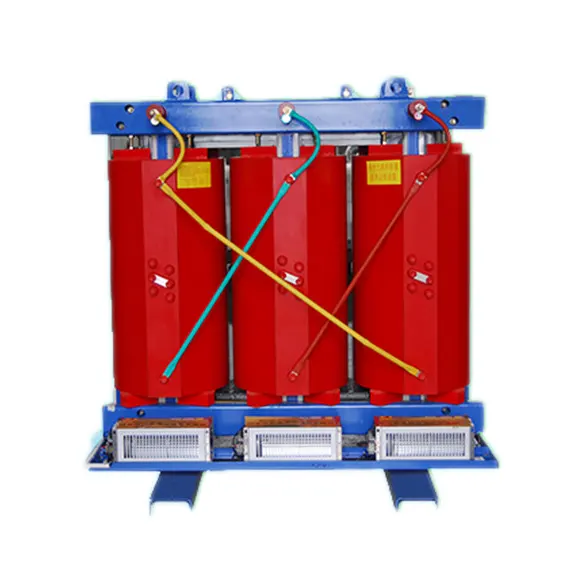

A droge transformator is een statisch elektrisch apparaat dat energie overdraagt ​​door elektromagnetische inductie, zonder gebruik te maken van vloeistof (olie) voor isolatie of koeling. In plaats daarvan zijn de kern en wikkelingen ingekapseld in solide isolatiematerialen zoals epoxy- of polyesterhars, en wordt de warmte afgevoerd door natuurlijke of geforceerde luchtcirculatie.

Dit ontwerp elimineert het risico op olielekken en branden volledig, waardoor droge transformatoren de voorkeur verdienen voor binneninstallaties, dichtbevolkte gebouwen en milieugevoelige gebieden.

2. Belangrijkste voordelen en typische toepassingen

Veel voorkomende toepassingen:

Ziekenhuizen, datacenters, hoogbouw
Industriële installaties (chemie, textiel, mijnbouw)
Hernieuwbare energiesystemen (wind op land, zonne-energie)
Maritieme en offshore-platforms (met geschikte behuizingen)
Beperkingen waarmee u rekening moet houden:
Hogere initiële kosten dan oliegevulde transformatoren
Lagere warmteafvoerefficiëntie – doorgaans beperkt tot vermogens onder ~2.000 kVA in standaardontwerpen
In sommige gevallen iets hoger hoorbaar geluid

3. Twee hoofdtypen: VPI versus Cast Coil

Selectietip: Als uw locatie een hoge luchtvochtigheid, corrosieve gassen of frequente schoonmaakbeurten heeft, kies dan voor gegoten spoel. Voor schone, droge binnenomgevingen biedt VPI de beste waarde.

4. Sleutelselectieparameters

Zorg dat u deze goed regelt voordat u een transformator specificeert.

5. Basisprincipes van installatie en inbedrijfstelling

Een goede transformator kan bij een onzorgvuldige installatie voortijdig uitvallen. Volg deze kritische punten.

Locatie en opruiming

• Installeer in een droge, goed geventileerde ruimte, vrij van corrosieve gassen, druppelend water en overstromingsgevaar.

• Zorg voor minimaal 30-45 cm ruimte rond de behuizing voor luchtcirculatie.

Fundering en montage

• Plaats het apparaat op een vlakke, trillingsbestendige ondergrond die het volledige gewicht kan dragen.

• Gebruik anti-vibratiekussens als vloerresonantie mogelijk is.

Elektrische aansluitingen – Do’s

• Gebruik flexibele koper/alu-koppelingen naar aansluitingen – dit voorkomt dat mechanische spanning aan de bussen trekt.

• Draai alle boutverbindingen vast met de in de handleiding aangegeven aanhaalmomenten. Te vast aandraaien kan de schroefdraad beschadigen; te weinig aandraaien veroorzaakt hotspots.

• Aarding: Sluit zowel de behuizing als het neutrale punt stevig aan op het aardingsnet van het station.

Controles vóór inbedrijfstelling

Isolatieweerstandstest: Gebruik een megohmmeter (schaal van 500 V of 1000 V). Minimaal aanvaardbare waarde: 2 MΩ per kV nominale spanning. Indien lager, droog dan de wikkelingen uit voordat u de spanning inschakelt.
Controleer of alle interne aansluitingen overeenkomen met het typeplaatje.
Test de werking van de ventilator en de alarmen van de thermostaat/thermistor voordat deze live gaan.

6. Dagelijks gebruik en onderhoud – het echte werk

Onthoud: weinig onderhoud betekent niet dat er geen onderhoud is. Met een beetje zorg kom je een heel eind in de richting van een levensduur van 20 tot 30 jaar.

Reiniging – prioriteit nummer 1

Stofophoping is de grootste vijand van droge transformatoren. Het houdt warmte vast, bevordert gedeeltelijke ontlading en vermindert de diëlektrische sterkte.

Maak minimaal één keer per jaar schoon – vaker in stoffige of industriële ruimtes.
Gebruik een stofzuiger met een niet-metalen mondstuk, of droge perslucht van < 25 psi (170 kPa). Gebruik nooit hoge druk, omdat dit de isolatie kan beschadigen of het stof dieper kan dringen.

Visuele en mechanische inspecties (elke 6–12 maanden)

Isolatiebewaking

• Registreer de isolatieweerstandswaarden elk jaar (of na grote werkzaamheden).

• Vergelijk met eerdere metingen: een consistente neerwaartse trend is een waarschuwingssignaal, zelfs als de absolute waarde nog steeds boven het minimum ligt.

7. Veelvoorkomende fouten en praktische oplossingen

8. Beknopte handleiding – Selectiechecklist

1. ☐ Belastingberekening + 20‑25% marge

2. ☐ De spanning komt overeen met het systeem

3. ☐ Isolatieklasse – F of H, gebaseerd op omgevingstemperatuur

4. ☐ Type – VPI (schone binnenruimte) versus Cast Coil (hard)

5. ☐ IP-classificatie – IP20 (binnen) / IP23+ (buiten/nat)

6. ☐ Koeling – natuurlijk of met ventilator

7. ☐ Vrije ruimte, ventilatie en vloerbelasting gecontroleerd

8. ☐ Aardings- en koppelwaarden gedocumenteerd

A droge transformatoris een investering in veiligheid, betrouwbaarheid en naleving van de milieuwetgeving. Het succes in het veld hangt minder af van het naamplaatje en meer van drie praktische keuzes:

• Selecteer met realistische marges en milieubescherming.

• Zorgvuldig installeren – goede verbindingen en goede lucht.

• Onderhoud met regelmatig schoonmaken en trendgebaseerde monitoring.

Doe deze drie dingen goed, en uw droge transformator zal tientallen jaren probleemloos functioneren.
