Concentrische kabel MV

Type SH-kabels

Kabel type SH is een afgeschermde stroomkabel met één geleider. Het doel van de afscherming (zoals bij alle middenspanningskabels) is om mogelijke elektrische spanningsopbouw in de kabel te verminderen. Type SH-kabels zijn ontworpen met een isolatieniveau van 100% en worden doorgaans gespecificeerd in spanningswaarden van:

• 5kV
• 15kV
• 25kV
• 35kV

Type-MV-kabels

Type MV-kabels worden gedefinieerd als enkel- of meeraderige kabels geschikt voor 2001 volt tot 35.000 volt. Type MV-kabels worden meestal gespecificeerd als een MV-90 of een MV-105, waarbij de 90 of 105 de maximale geleidertemperatuur in graden Celsius (ºC) aangeeft.

Type MV-kabels hebben typische isolatieniveaus van 100%, 133% en 173% met een spanningsbereik van:

• 5kV
• 8kV15kV
• 25kV
• 35kV

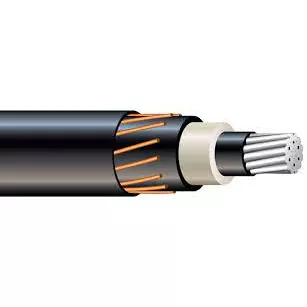

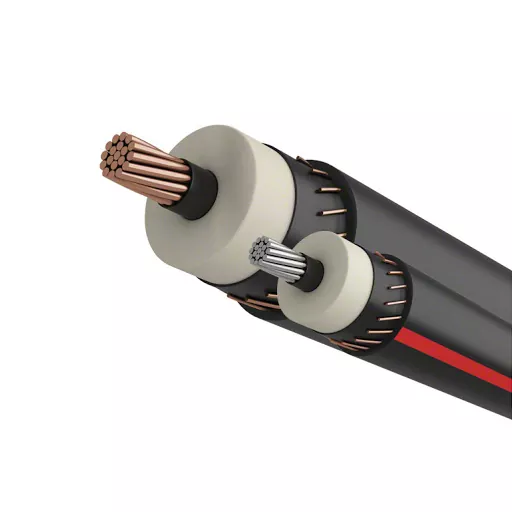

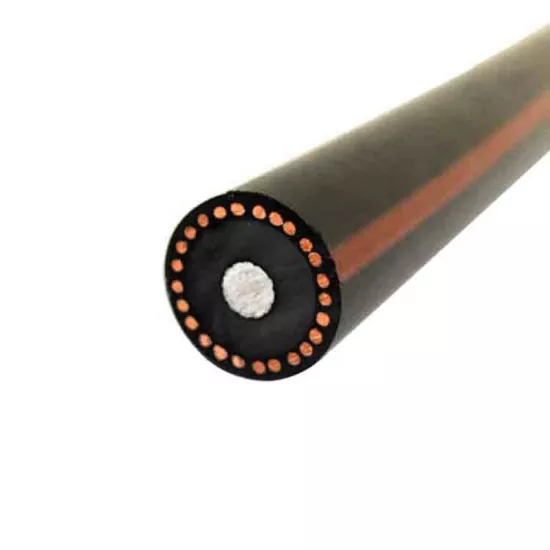

Type MV met concentrische neutralen

Type MV/concentrische neutrale kabels worden voornamelijk gebruikt voor stroomverdeling. Stroomdistributie is de laatste fase van de inzet van elektriciteit, waar het wordt geleverd van het transmissiesysteem aan de eindapparatuur. Deze kabels zijn ontwikkeld om foutstromen en/of stromen die verband houden met ongebalanceerde driefasenbelastingen aan te kunnen. Door grove strengen op primaire geleiders en massieve concentrische neutrale draden, maakt de constructie van concentrische neutrale middenspanningskabels ze doorgaans stijf en moeilijk te buigen.

Overeenkomsten tussen TPC Wire & Cable Corp. Type SH/MV-kabels

• Enkele geleider
• 5, 15 kV met een 8kV optie (Type SH verkrijgbaar in 25, 35 kV)
• FT4/IEEE vlamclassificatie
• Extreme flexibiliteit

DAYA CONCENTRISCHE KABEL MV Details

DAYA CONCENTRISCHE KABEL MV Arbeidsomstandigheden

Verschillen tussen Type SH/MV kabels

Ontwerpstandaarden: Er zijn verschillende verschillen tussen type SH- en MV-kabels, zoals de gebruikte productontwerpstandaarden. Type SH-kabels vallen onder ICEA S-75-381/NEMA WC-58. Onze Type MV-kabel is ontworpen volgens UL-standaard 1072.

Installatie: Hoewel onze Type SH-kabel bedoeld is voor tijdelijke stroomtoepassingen zoals op mobiele onderstationapparatuur, wordt onze Type MV-kabel door de NEC erkend voor gebruik in permanente installaties. Bovendien heeft het doorgaans extra beoordelingen, waaronder direct begraven, zonlichtbestendig en voor CT-gebruik.

Ontwerpclassificaties: Type SH-kabels zijn gebouwd op een isolatieniveau van 100%, terwijl Type MV-kabels algemeen verkrijgbaar zijn

in 100% en 133% isolatieniveaus. Type SH-kabels hebben een maximale geleidertemperatuur van 90 °C, terwijl de Type MV-kabels een maximale geleidertemperatuur van 90 °C kunnen dragen als ze type MV-90 zijn of 105 °C als ze type MV-105 zijn.

Specificaties:

Grootte (AWG of KCM): 636,0

Vastlopen (AL/STL): 26/7

Diameter inch: aluminium: 0,1564

Diameter inch: staal: 0,1216

Diameter inch: stalen kern: 0,3648

Diameter inch: kabel OD: 0,990

Gewicht lb/1000FT: Aluminium: 499.

Gewicht lb/1000FT: staal: 276,2

Gewicht lb/1000FT: Totaal: 874,1

Inhoud %: Aluminium: 68,53

Inhoud %: Staal: 31.47

Beoordeel breeksterkte (lbs.): 25.200

OHMS/1000ft: DC bij 20ºC: 0,0267

OHMS/1000ft: AC bij 75ºC: 0,033

Stroomsterkte: 789 Ampère

Inpakken:

--100 m/rol met krimpfolie, 6 rollen per omdoos.

--100m/Spool, spoel kan papier, plastic of ABS zijn, dan 3-4 spoelen per doos,

--200m of 250m per trommel, twee trommels per doos,

--305m/Wooden Drum, één drum per omdoos of palletlading,

--500m/Wooden Drum, één drum per omdoos of palletlading,

--1000m of 3000m houten trommel, dan palletlading.

*We kunnen ook aangepaste OEM-verpakkingen aanbieden volgens het verzoek van de klant.

Levering:

Haven: Tianjin, of andere havens vanaf uw vereisten.

Zeevracht: FOB/C&F/CIF-offertes zijn allemaal beschikbaar.

*Voor sommige landen, zoals Afrikaanse landen, landen in het Midden-Oosten, is onze offerte voor zeevracht veel goedkoper dan klanten krijgen van een lokaal transportbedrijf.

DAYA CONCENTRISCHE KABEL MV-parameter (specificatie)

DAYA CONCENTRISCHE KABEL MV Service

Voorverkoop

We bieden technische ondersteuning en complete stroomverdelingsoplossingen op maat van uw behoeften. Als de door u aangeleverde ontwerptekeningen niet haalbaar worden geacht, optimaliseren we het plan en passen we het aan met de afmetingen van de kast, de locatie van de apparatuur, enzovoort. We zullen ook de configuratie van de producten optimaliseren om ze aan uw eisen te laten voldoen.

Aftersales

Als er zich een probleem voordoet, bieden we eerst ondersteuning per telefoon of e-mail. We zullen indien nodig een externe debug uitvoeren. Bovendien worden onze producten geleverd met een handleiding voor het oplossen van problemen als referentie wanneer u probeert de fout te vinden en problemen zelf op te lossen. De meeste problemen kunnen worden opgelost met de bovengenoemde methoden. We zullen ongeveer elk jaar inchecken om gedetailleerde informatie over uw apparatuur te verkrijgen om een ​​beter begrip te krijgen van de interne werking.

Onze klantenservicebelofte

1. We zullen het probleem snel oplossen na ontvangst van het probleemrapport of reparatieverzoek.

2. Vervolgens leggen we de oorzaak van de storing gedetailleerd uit en worden eventuele kosten in rekening gebracht volgens marktconforme tarieven.

3. Als we onderdelen terugnemen voor inspectie, plakken we er breekbare waarschuwingsstickers op of schrijven we het serienummer op om de veiligheid van de onderdelen te waarborgen.

4. Als uw klacht gegrond wordt geacht, betalen wij u ter plaatse de reparatiekosten terug.
