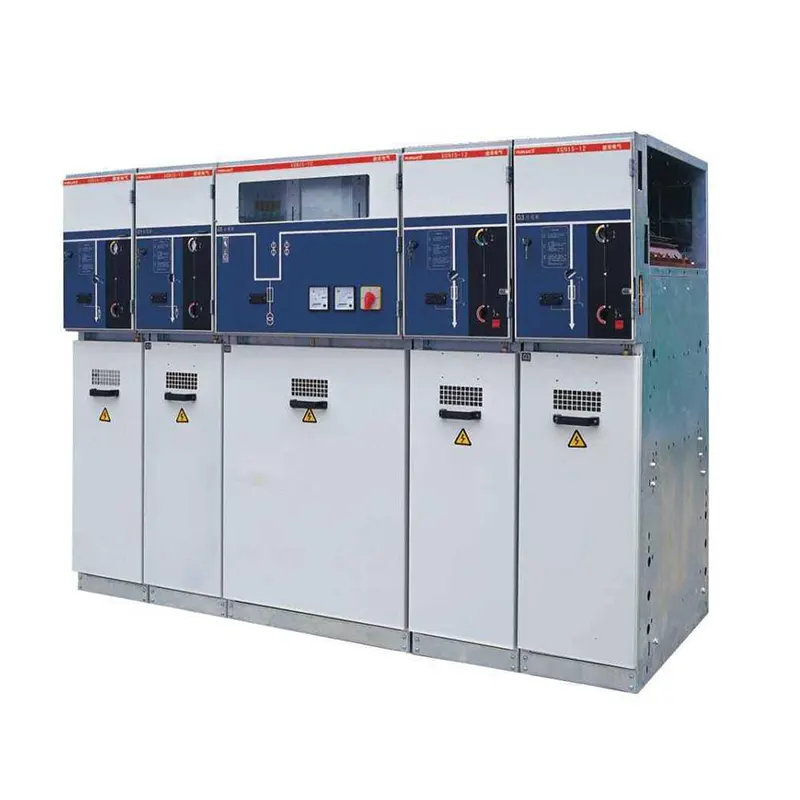

Metalen ingesloten ringhoofdeenheid

Ring Main-eenheid is een metalen afgesloten elektrische apparatuur. De term "ring" verwijst naar het feit dat elke schakelapparatuur in staat is om lijnvermogen binnen een ring te verzenden. Het kan worden geleverd vanaf links of het rechter elektrische uiteinde. Als het linker elektrische uiteinde mislukt, zal het rechter elektrische uiteinde nog steeds correct werken, zodat de schakelgerecht correct werkt. Het is een manier om niet alleen de uptime van de apparatuur te behouden, maar ook te zorgen voor productiviteit.

EenHoofdeenheden met metaalafgesloten ring worden gebruikt in 40,5 kV stroomsystemen om laadstromen te verbinden en los te koppelen, voedingssystemen en distributielijnen te controleren en te beschermen. Als stroomvoorziening van een ringnetwerk en aansluitingsapparatuur van de terminal wordt het schakelbedrijf op grote schaal gebruikt in onderstations, industriële en mijnbouwbedrijven, hoogbouwgebouwen, woonwijken, vooraf geïnstalleerde onderstations en andere plaatsen.

De hoofdschakelaar van het product neemt meestal de laadschakelaar aan en het is meestal SF6 -laadschakelaar. Transformatorbeveiliging neemt de combinatie van LBS en zekeringcombinaties aan, die kosteneffectiever is dan de schakel van het vacuümbrekertype, een kleiner gebied bezet en gemakkelijker te installeren en uit te breiden is.

Metaal-afgesloten ringhoofdeenheid heeft de voordelen van eenvoudige installatie, lange levensduur, onderhoudsvrij voor het leven, veilige en stabiele werking. Naast de standaard SF6 -laadschakelaar kan deze ook worden uitgerust met loskoppelingsschakelaar, vacuümstroomonderbreker, aardingsschakelaar, enzovoort.

Stationaire structuur

De schakelgerei bestaat uit buscompartimenten en een stroomonderbrekercompartiment die hermetisch druk zijn afgesloten met SF6 -gas.

● Gelaste roestvrijstalen behuizing

● Modulair ontwerp

● Kanaal voor drukverlichting

● Panelen gekoppeld door plug -in busconnectoren

● Kabelverbinding binnenste kegelplug -in -systeem

Productvoorzorgsmaatregelen:

1. Ambiënt luchttemperatuur: -15 ℃ ~+40 ℃;

2. Omgevingsvochtigheid: het is noodzakelijk om ervoor te zorgen dat de gemiddelde dagelijkse relatieve vochtigheid niet groter is dan 95%, terwijl de gemiddelde maandelijkse relatieve vochtigheid niet groter is dan 90%;

3. De horizontale hoogte van de installatieplaats van de kast moet kleiner zijn dan of gelijk zijn aan 3000 meter;

4. Seismisch: de seismische intensiteit is niet meer dan 8 graden;

5. Omgevingslucht: het moet niet duidelijk worden vervuild door corrosieve of brandbare gassen, waterdamp, enz.; 6. Duidelijke vervuiling;

6, metaal-afgesloten ringhoofdeenheid moet op de plaats worden geïnstalleerd zonder ernstige vuil en frequente gewelddadige trillingen, de ernstontwerp van de harde omstandigheden moet voldoen aan de vereisten van het I-niveau.

7 、 Als u vragen heeft over de installatievoorwaarden van het product, kunt u contact met ons opnemen om haalbare oplossingen te bieden.
