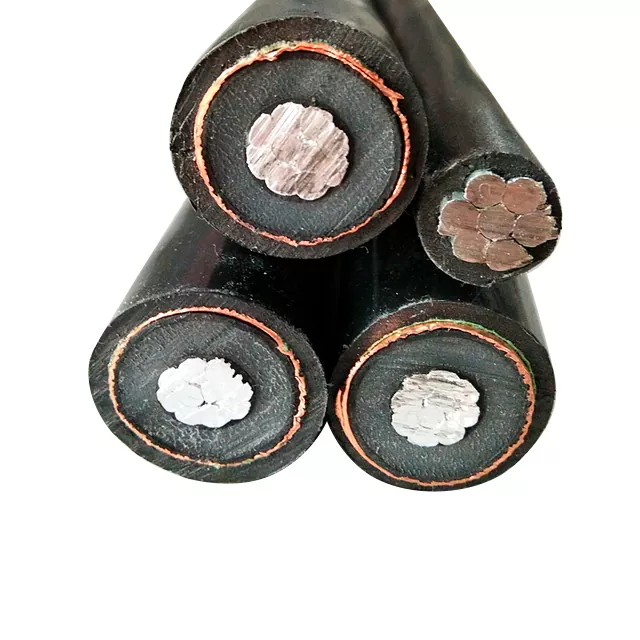

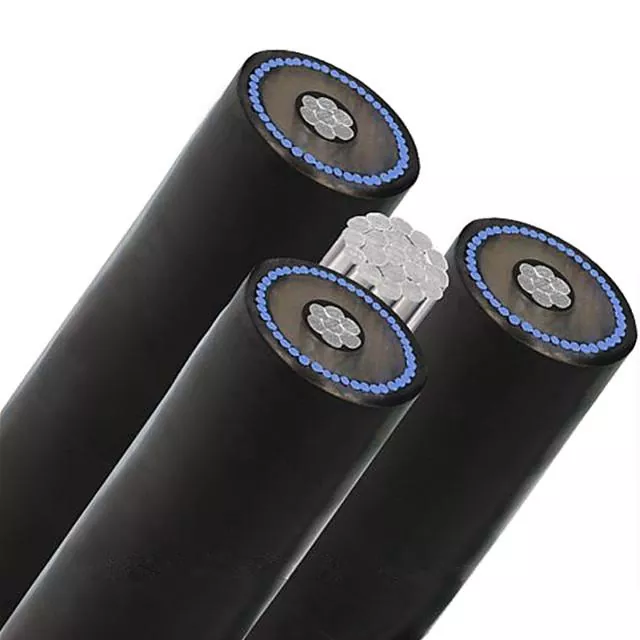

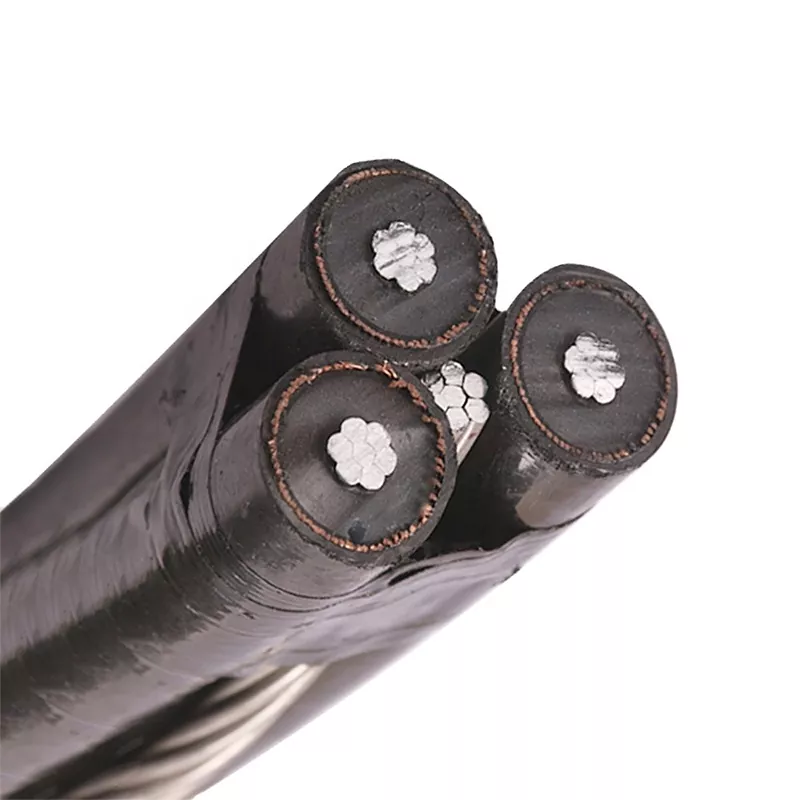

MV antenne gebundelde geleiderkabel

Naarmate de technologie vorderde, verminderde het de uitdagingen van voorgaande tijdperken aanzienlijk, waaronder elektriciteitsverliezen waarmee energieopwekkingsbedrijven te maken kregen. Deze verliezen werden verzacht door de introductie van innovatieve kabels, met name de MV Aerial Bundled Conductor Cable. Deze kabels, die hoofdzakelijk bovengrondse elektriciteitsleidingen zijn, maken gebruik van verschillende geïsoleerde geleiders die strak samengebundeld zijn met neutrale geleiders, waardoor de beperkingen van traditionele, niet-geïsoleerde geleiders op afstand van elkaar worden overtroffen.

De conventionele OH-distributiesystemen, die vertrouwen op blanke geleiders, verbleken in vergelijking met de ABC-kabels. De OH-methode is onpraktisch in kustgebieden, dichte bossen en heuvels, waar traditionele meervoudige geleiders gevoelig zijn voor kortsluiting als gevolg van extreme weersomstandigheden zoals harde wind. Door deze wind kunnen kabels elkaar raken, wat kortsluiting kan veroorzaken.

Als gevolg hiervan worden ABC-kabels algemeen geaccepteerd vanwege hun superieure veiligheid, betrouwbaarheid en verminderde vermogensverliezen. Bovendien bieden ze een verbeterde stabiliteit van de spanningsregeling, wat zich vertaalt in economische voordelen door lagere installatie-, onderhouds- en operationele kosten.

Korte beschrijving van de antennebundelkabel:

Misschien ben je nieuwsgierig naar wat Aerial Bundled Conductor Cable is? Nou, ABC-kabel, zoals het algemeen bekend staat, is een soort bovengrondse hoogspanningslijn. Het bestaat uit talrijke geïsoleerde geleiders die veilig zijn gebundeld en in elkaar gewikkeld, samen met een blanke neutrale geleider. Deze isolatiefunctie onderscheidt het van traditionele transmissiekabels, die niet geïsoleerd waren. Bovendien kunnen ABC-kabels stroom bij lagere spanningen overbrengen.

Soorten antennebundelkabels:

Als we het hebben over de maten en typen van gebundelde geleiderkabels, dan hebben antennegebundelde geleiderkabels drie klassen. Bovendien is elke klasse verkrijgbaar in verschillende maten die we hieronder gaan bespreken:

LAGE SPANNING ANTENNEBUNDELKABELS:

Laagspannings-ABC-kabels zijn geschikt voor bovengrondse elektriciteitsleidingen en kameringangen en zijn bestand tegen drukken tot 1 kV en lager. Ze bieden voordelen in termen van lagere onderhouds-, installatie- en operationele kosten. Deze kabels maken doorgaans gebruik van aluminium, koper of aluminiumlegeringen als geleiders. Standaard gebundelde laagspanningskabels voldoen aan verschillende specificaties, waaronder IEC 61089, BS 7870, DIN 48201, ASTM B399, BS EN50183 en NFC33-209.

MIDDENSPANNING ANTENNEBUNDELKABELS:

Middenspanningsantennebundelkabels zijn ideaal voor stedelijke, bos- en kustgebieden tijdens transformaties van het elektriciteitsnet, maar ook voor bovengrondse elektriciteitstransmissie. Ze bieden efficiëntie, betrouwbaarheid en economische voordelen. Deze kabels zijn geschikt voor spanningsniveaus variërend van 10 kV en lager, waaronder 6,35/11 kV, 12,7/22 kV en 19/33 kV. Ze zijn doorgaans voorzien van aluminium geleiders met een ronde vorm. Het isolatiemateriaal dat gewoonlijk wordt gebruikt is XPLE, terwijl de binnen- en buitenhalfgeleiders uit verbindingen bestaan. Het beddengoedmateriaal is halfgeleidend en het scherm is kopertape of koperdraad. Bovendien is de buitenmantel gemaakt van HDPE. Standaard gebundelde middenspanningskabels voldoen aan specificaties zoals IEC60502, NF C33-209, GB 12527-90 en ASTM.

DUPLEX/TRIPLEX SERVICE-VALDRAAD:

Duplex- of triplex-servicedraden hebben een hoge treksterkte, waardoor ze 120V-belastingen kunnen ondersteunen voor bovengrondse servicetoepassingen. Als isolatiemateriaal wordt PVC of XPLE gebruikt. De kernsamenstelling bestaat voornamelijk uit 1350-H19 aluminium, met concentrisch gedraaide fasegeleiders. De neutrale kern is doorgaans gemaakt van een AAC-, ACSR- of 6201-aluminiumlegering. Deze duplex servicedraden zijn geschikt voor straatverlichting, buitenverlichting en tijdelijke gebouwvoorzieningen. Met PVC geïsoleerde geleiders hebben een maximale temperatuur van 75 graden, terwijl met XPLE geïsoleerde geleiders de temperatuur van 90 graden niet overschrijden. Standaard duplex/triplex-spanningsdraden voldoen aan specificaties, waaronder ASTM B230, B231, B232, B399, B498 en ICEA S-76-474.

Voordelen van het gebruik van ABC-kabels:

ABC Cable Network heeft een aantal voordelen geïntroduceerd waarvan u profiteert als u ABC-kabels gebruikt in plaats van conventionele kabels. Hier zijn er enkele:

Verbeterde veiligheid:

ABC-kabels onderscheiden zich door hun superieure veiligheid, beveiliging en betrouwbaarheid en overtreffen conventionele transmissielijnen.

Kostenefficiënt onderhoud:

Deze kabels hebben lage stroom-, installatie- en onderhoudskosten, waardoor ze een kosteneffectief alternatief zijn. Dit heeft geleid tot de wijdverbreide acceptatie van antennebundelkabels, die wereldwijd verouderde blanke koperen en aluminium geleiders vervangen.

Veelzijdige toepassing:

ABC-kabels zijn geschikt voor installatie in diverse omgevingen. In tegenstelling tot traditionele, niet-geïsoleerde kabels zijn ze perfect voor uitdagende gebieden zoals drukke stedelijke gebieden, heuvelachtige terreinen en dichte bossen. ABC Cable Company zorgt ervoor dat elektriciteitsleidingen kunnen worden aangelegd zonder de omgeving te verstoren.

Bescherming tegen kortsluiting:

Hun superieure isolatie vermindert het risico op accidentele elektrocuties aanzienlijk.

Concurrerende prijzen:

De ABC-kabelprijs is voordelig, waardoor het een aantrekkelijke optie is in vergelijking met traditionele kabels.

Vereenvoudigde foutdetectie:

De zichtbaarheid van ABC-kabels maakt een eenvoudige detectie van eventuele systeemfouten mogelijk. Bovendien zijn problemen als wateroverlast en elektriciteitsdiefstal minder een probleem bij ABC-kabels, vooral bij gebruik van ZW-kabels die de detectie-inspanningen verbeteren.

Vereenvoudigde installatie:

De installatie is gestroomlijnd omdat ABC-kabels geen dwarsbalken of isolatoren nodig hebben, waardoor de installatiecomplexiteit aanzienlijk wordt verminderd.

DAYA MV antenne gebundelde geleiderkabeldetails

DAYA MV antenne gebundelde geleiderkabel Arbeidsomstandigheden

Specificaties:

Grootte (AWG of KCM): 636,0

Stranding (AL/STL): 26/7

Diameter inch: aluminium: 0,1564

Diameter inch: staal: 0,1216

Diameter inch: stalen kern: 0,3648

Diameter inch: buitendiameter kabel: 0,990

Gewicht lb/1000FT: Aluminium: 499.

Gewicht lb/1000FT: Staal: 276,2

Gewicht lb/1000FT: Totaal: 874,1

Content %: Aluminum: 68.53

Gehalte %: Staal: 31,47

Breeksterkte (lbs.): 25.200

OHMS/1000ft: DC bij 20ºC: 0,0267

OHMS/1000ft: AC bij 75ºC: 0,033

Stroomsterkte: 789 Ampère

Verpakking:

--100 m/rol met krimpfolie, 6 rollen per buitenverpakking.

--100 m / spoel, spoel kan van papier, plastic of ABS zijn, daarna 3-4 spoelen per doos,

--200m of 250m per trommel, twee trommels per doos,

--305m/houten trommel, één trommel per omdoos of palletlading,

--500m/houten trommel, één trommel per omdoos of palletlading,

--1000m of 3000m houten trommel, vervolgens laden van pallets.

*We kunnen ook aangepaste OEM-verpakkingen aanbieden op basis van het verzoek van de klant.

Levering:

Haven: Tianjin of andere poorten volgens uw vereisten.

Zeevracht: FOB/C&F/CIF-offerte is allemaal beschikbaar.

*Voor sommige landen, zoals Afrikaanse landen en landen in het Midden-Oosten, is onze zeevrachtofferte veel goedkoper dan klanten krijgen van een lokaal expediteur.

DAYA MV antenne gebundelde geleiderkabelparameter (specificatie)

Fasegeleider
