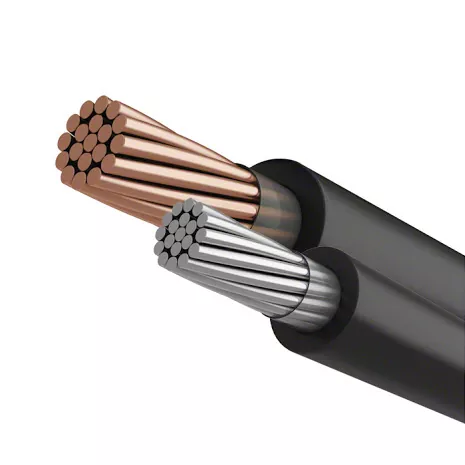

PV-zonnekabel

Plan de beste zonnepaneelconfiguratie voor uw PV-systeem

Door de configuratie van de zonnepanelen te plannen, kunt u de juiste spanning/stroomuitvoer voor uw PV-systeem garanderen. In deze sectie leggen we uit wat deze items zijn en hun belang.

Maximale DC-ingangsspanning

De maximale gelijkspanning moet worden beperkt om veiligheidsredenen, NEC-voorschriften en om te voldoen aan de technische specificaties voor een stringomvormer. De limiet voor residentiële PV-systemen is 600 V volgens de NEC-regelgeving, maar dit kan variëren afhankelijk van de gecentraliseerde omvormer.

Minimale DC-ingangsspanning

Er is een minimale DC-ingangsspanning vereist om een ​​stringomvormer op te starten. Daarom is dit een belangrijke planningsconfiguratie voor PV-systemen. Dit aantal varieert drastisch afhankelijk van het geselecteerde model en merk.

Maximale DC-ingangsstroom

De maximale DC-ingangsstroom wordt beperkt door de technische specificaties van de omvormer. Deze waarde is ontworpen volgens de stroom-spanningscurve (IV-Curve) voor een zonnecel. Dit is een belangrijke factor waarmee rekening moet worden gehouden bij het bedraden van zonnepanelen, aangezien de DC-uitgang van het systeem de maximale ingangsstroom voor de omvormer niet mag overschrijden.

Aantal MPPT-trackers

MPPT-trackers optimaliseren het uitgangsvermogen voor PV-systemen, rekening houdend met de IV-Curve. Gecentraliseerde omvormers met meerdere MPPT-trackers kunnen het uitgangsvermogen optimaliseren voor zonnepanelenreeksen met verschillende specificaties, waardoor u een complexer zonnepaneel op de omvormer kunt aansluiten. Als uw omvormer twee of meer MPPT-ingangen heeft, zorg er dan voor dat u daar goed gebruik van maakt, vooral in scenario's met meerdere oriëntaties of schaduweffecten.

Bedrading van uw zonnepanelenarray: stapsgewijze handleiding

Tot nu toe hebt u kennis gemaakt met de belangrijkste concepten en planningsaspecten waarmee u rekening moet houden voordat u zonnepanelen bedient. In dit gedeelte bieden we u een stapsgewijze handleiding voor het aansluiten van zonnepanelen.

Een PV-connector aansluiten op uw PV-draad

De meeste zonnepanelen worden geleverd met vooraf geïnstalleerde MC4-connectoren, waarmee u zonnepanelen ertussen kunt vergrendelen. Voor de eindpunten van het systeem kunt u mogelijk een MC4-verlengkabel gebruiken, die doorgaans in meerdere maten verkrijgbaar is, om het PV-systeem en de omvormer met elkaar te verbinden.

Het is echter nog steeds belangrijk om te leren hoe u een PV-connector op de juiste manier installeert, omdat het systeem in sommige gevallen of secties kan vereisen dat u de verbinding zelf tot stand brengt. Dit zal waarschijnlijk gebeuren als u geen MC4-verlengkabel met de juiste lengte vindt.

De stappen om zonneconnectoren aan PV-draden toe te voegen zijn als volgt:

Strip de draad.

Plaats de verbindingsplaat erop en gebruik de krimptang.

Plaats de onderste componenten van de connector (aansluitingsafdekking, trekontlasting en compressiehuls).

Plaats de bovenste componenten (veiligheidsfolie, mannelijke/vrouwelijke MC4-connectorbehuizing, O-ring).

Bevestig alle componenten aan elkaar en draai ze lichtjes met de hand vast.

Geef het uiteindelijke koppel aan de MC4-connector door met behulp van het montagegereedschap voor de zonne-energieconnector.

DAYA PV ZONNEKABEL Details

DAYA PV ZONNEKABEL Arbeidsomstandigheden

PV-voordelen

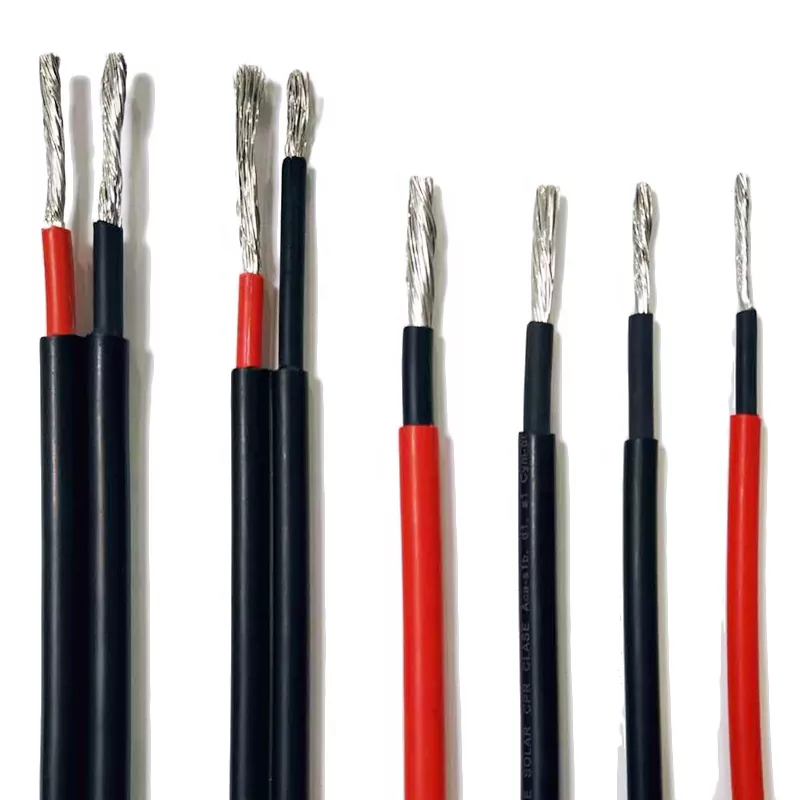

PV-modules werken bij hoge temperaturen en worden blootgesteld aan verschillende omgevingsomstandigheden. De NEC beperkt verschillende PV-arraytoepassingen tot USE-2 of PV-draad. Deze kabels moeten voldoen aan de vereiste zonlichtbestendigheid en temperatuurspecificaties voor de omgeving.

PV-draden worden vervaardigd voor gebruik in fotovoltaïsche toepassingen, terwijl USE-2-kabeltypen doorgaans worden vervaardigd voor ondergrondse dienstingangstoepassingen. Beide kabeltypen bevatten gewoonlijk XLPE-isolatie en kunnen zonlichtbestendig zijn en/of geschikt zijn voor directe ingraving.

PV-draad onderscheidt zich van USE-2-draad wat betreft isolatiedikte, spanningswaarden en bedrijfstemperaturen. PV-draad bevat dikkere isolaties die geschikt zijn voor bescherming tegen verschillende ruwe omgevingen. USE-2 heeft een vermogen tot 600 V, terwijl PV-draad verkrijgbaar is in drie spanningswaarden: 600 V, 1 kV en 2 kV. De maximale kabelbedrijfstemperatuur van USE-2 kabeltypen is 90ºC, terwijl PV-draad bestand is tegen hogere temperaturen.

PV-draad is een van de weinige typen draden met één geleider die een vermogen van meer dan 600 V kunnen hebben en direct ingegraven kunnen worden volgens de NEC zonder dat ze afgeschermd hoeven te worden.

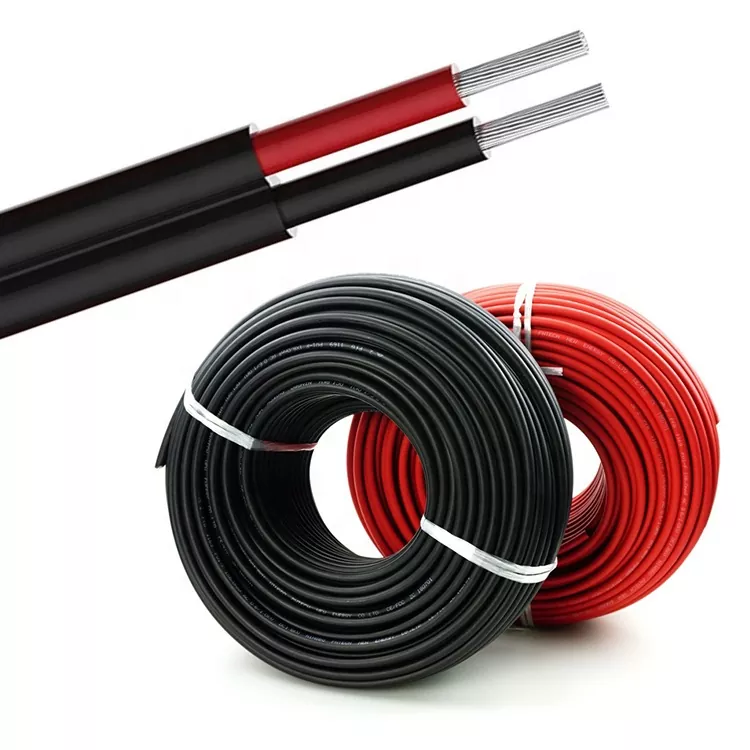

Verpakking:

--100 m/rol met krimpfolie, 6 rollen per buitenverpakking.

--100 m / spoel, spoel kan van papier, plastic of ABS zijn, daarna 3-4 spoelen per doos,

--200m of 250m per trommel, twee trommels per doos,

--305m/houten trommel, één trommel per omdoos of palletlading,

--500m/houten trommel, één trommel per omdoos of palletlading,

--1000m of 3000m houten trommel, vervolgens laden van pallets.

*We kunnen ook aangepaste OEM-verpakkingen aanbieden op basis van het verzoek van de klant.

Levering:

Haven: Tianjin of andere poorten volgens uw vereisten.

Zeevracht: FOB/C&F/CIF-offerte is allemaal beschikbaar.

*Voor sommige landen, zoals Afrikaanse landen en landen in het Midden-Oosten, is onze zeevrachtofferte veel goedkoper dan klanten krijgen van een lokaal expediteur.

DAYA PV ZONNEKABEL Parameter (specificatie)

DAYA PV ZONNEKABEL Service

Voorverkoop

Wij bieden technische ondersteuning en complete stroomdistributieoplossingen op maat van uw behoeften. Als de door u aangeleverde ontwerptekeningen niet haalbaar worden geacht, optimaliseren we het plan en passen we het aan met de afmetingen van de kast, de locatie van de apparatuur, enzovoort. Ook optimaliseren wij de configuratie van de producten, zodat deze aan uw wensen voldoen.

After-sales

Als er zich een probleem voordoet, bieden we eerst telefonisch of per e-mail ondersteuning. Indien nodig voeren wij een debug op afstand uit. Bovendien worden onze producten geleverd met een handleiding voor het oplossen van problemen, ter referentie wanneer u probeert de fout zelf op te sporen en op te lossen. De meeste problemen kunnen met de bovengenoemde methoden worden opgelost. We komen elk jaar langs om gedetailleerde informatie over uw apparatuur te verkrijgen, zodat we een beter inzicht krijgen in de interne werking ervan.

Onze klantenservicebelofte

1. Na ontvangst van de storingsmelding of reparatieaanvraag lossen wij het probleem snel op.

2. Vervolgens leggen wij de oorzaak van het falen gedetailleerd uit en worden eventuele kosten in rekening gebracht volgens marktconforme prijzen.

3. Als we onderdelen terugnemen voor inspectie, plakken we er breekbare waarschuwingsstickers op of schrijven we het serienummer op om de veiligheid van de onderdelen te garanderen.

4. Als uw klacht gegrond wordt geacht, zullen wij de reparatiekosten ter plaatse aan u terugbetalen.

Veelgestelde vragen over DAYA PV ZONNEKABEL

1.Q: Bent u een fabrikant of handelaar?

A: We zijn allemaal, de hoofdactiviteit van het bedrijf, laagspanningsschakelaars, stroomverdeelkasten, explosieveilig kastontwerp, productie en systeemprogrammering.

2.Q: Of u OEM / ODM wilt ondersteunen? Kunt u de apparatuur ontwerpen op basis van onze maat?

A: Natuurlijk kunnen we elk product aanpassen aan de eisen van de klant, en we kunnen ontwerpoplossingen en -oplossingen bieden.

3.V: Waarom zou ik bij u kopen in plaats van bij iemand anders?

A: Allereerst kunnen we alle klanten zeer professionele ondersteuning bieden, bestaande uit IT-consultants en serviceteams. Ten tweede hebben onze belangrijkste ingenieurs meer dan 20 jaar ervaring in de ontwikkeling van stroomdistributieapparatuur.

4.Q: Hoe zit het met de levertijd?

A: Over het algemeen bedraagt ​​onze levertijd ongeveer 7-15 dagen. Terwijl het afhangt van de behoefte van klanten en de

hoeveelheid producten.

5.Q: Hoe zit het met de verzending?

A: We kunnen verzending regelen via DHL, FedEx, UPS, enz. Natuurlijk kunnen klanten ook hun eigen expediteurs gebruiken.

6.Q: Hoe zit het met de betalingsvoorwaarden?

A: Ondersteunde T/T, Paypal, Apple Pay, Google Pay, Western Union, enz. Uiteraard kunnen wij hierover discussiëren.
