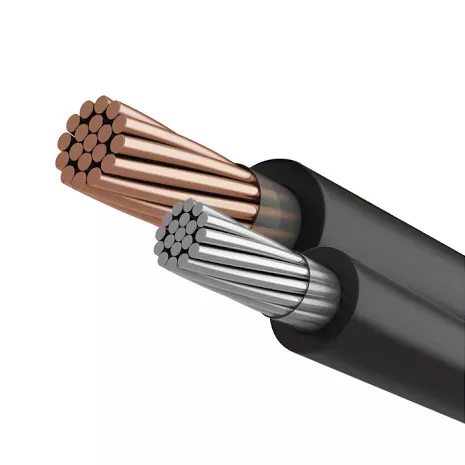

DC-kabel voor zonne-energie

Plan de beste zonnepaneelconfiguratie voor uw PV-systeem

Door de configuratie van uw zonnepanelen te plannen, kunt u ervoor zorgen dat uw PV-systeem de juiste spanning/stroom levert. In deze sectie leggen we uit wat deze items betekenen en waarom ze belangrijk zijn.

Maximale DC-ingangsspanning

Om veiligheidsredenen, NEC-voorschriften en om te voldoen aan de technische specificaties van de stringomvormer moet de maximale gelijkspanning worden begrensd. Residentiële PV-systemen zijn beperkt tot 600 V, zoals vereist door de NEC-regelgeving, maar dit kan variëren afhankelijk van de centrale omvormer.

Minimale DC-ingangsspanning

Voor het opstarten van een stringomvormer is een minimale DC-ingangsspanning vereist. Daarom is dit een belangrijke planningsconfiguratie voor PV-systemen. Dit aantal varieert sterk afhankelijk van het gekozen model en merk.

Maximale DC-ingangsstroom

De technische specificaties van de omvormer leggen een limiet op aan de maximale DC-ingangsstroom, die wordt bepaald op basis van de stroom-spanningscurve (IV-Curve) voor zonnecellen. Het is van cruciaal belang om dit in gedachten te houden tijdens de bedrading van zonnepanelen, omdat het overschrijden van de maximale ingangsstroom van de omvormer de integriteit van het systeem in gevaar kan brengen.

Aantal MPPT-trackers

MPPT-trackers zijn ontworpen om het vermogen van PV-systemen te verbeteren, rekening houdend met de IV-Curve. Gecentraliseerde omvormers uitgerust met meerdere MPPT-trackers kunnen op efficiënte wijze de stroomopbrengst maximaliseren van zonnepanelenreeksen met verschillende specificaties. Dit maakt de bedrading van meer ingewikkelde zonnepanelen naar de omvormer mogelijk. Als uw omvormer over twee of meer MPPT-ingangen beschikt, is het daarom essentieel om deze optimaal te benutten, vooral in scenario's met verschillende oriëntaties of schaduweffecten.

Bedrading van uw zonnepanelenarray: stapsgewijze handleiding

Tot nu toe hebt u kennis gemaakt met de belangrijkste concepten en planningsaspecten waarmee u rekening moet houden voordat u zonnepanelen bedient. In dit gedeelte bieden we u een stapsgewijze handleiding voor het aansluiten van zonnepanelen.

Een PV-connector aansluiten op uw PV-draad

Op zonnepanelen zijn doorgaans MC4-connectoren vooraf geïnstalleerd, waardoor de onderlinge verbinding tussen panelen wordt vergemakkelijkt. Aan de eindpunten van het systeem kunt u MC4-verlengkabels gebruiken, verkrijgbaar in verschillende lengtes, om de afstand tussen het PV-systeem en de omvormer te overbruggen.

Niettemin blijft het begrijpen van de juiste installatie van PV-connectoren van cruciaal belang. In bepaalde scenario's, bijvoorbeeld wanneer er geen MC4-verlengkabel van de gewenste lengte beschikbaar is, moet u de verbinding mogelijk handmatig tot stand brengen. Het is essentieel om voorbereid te zijn en te weten hoe u deze taak zelfstandig kunt uitvoeren.

De stappen om zonneconnectoren aan PV-draden toe te voegen zijn als volgt:

1. Strip de isolatie van de draad om de binnengeleider bloot te leggen.

2. Plaats de verbindingsplaat op het gestripte draadsegment.

3. Gebruik het krimpgereedschap om de verbindingsplaat stevig op de draad te krimpen.

4. Begin met de onderste montageonderdelen: installeer het aansluitingendeksel, de trekontlasting en de compressiehuls op de draad en connector.

5. Installeer vervolgens de bovenste componenten: plaats de veiligheidsfolie, de mannelijke of vrouwelijke MC4-connectorbehuizing en de O-ring op hun respectievelijke posities.

6. Draai alle onderdelen met de hand vast om er zeker van te zijn dat ze goed vastzitten.

7. Voor een veilige en definitieve montage gebruikt u het montagegereedschap voor de zonne-energieconnector om het aanbevolen aanhaalmoment op de MC4-connector aan te brengen.

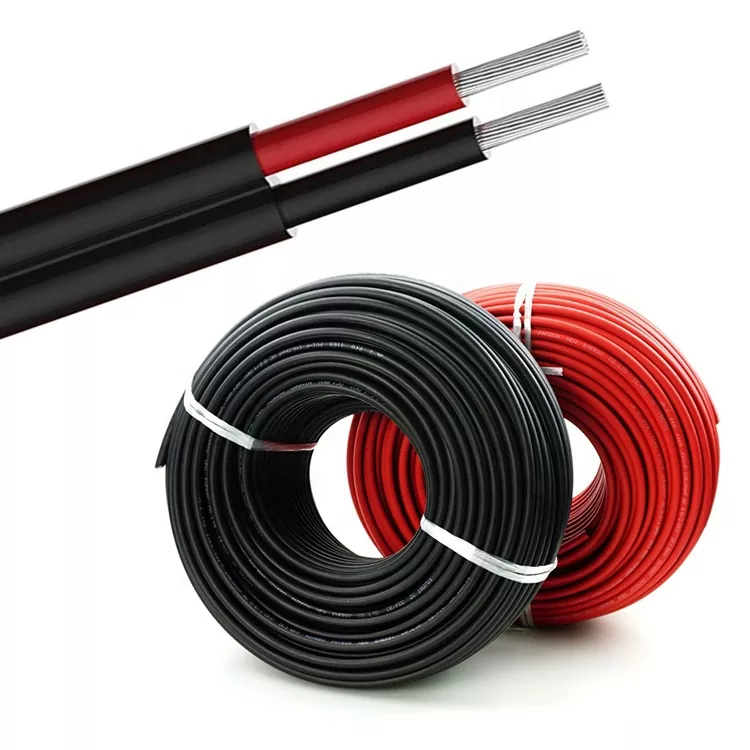

DAYA Solar DC-kabeldetails

DAYA Solar DC-kabel Arbeidsomstandigheden

PV-voordelen

PV-modules functioneren bij extreme temperaturen en zijn bestand tegen uiteenlopende omgevingsomstandigheden. Volgens de NEC zijn verschillende PV-arraytoepassingen beperkt tot USE-2 of PV-draad. Deze kabels moeten voldoen aan de noodzakelijke zonlichtbestendigheid en temperatuurclassificaties voor hun respectieve omgevingen.

PV-draden zijn specifiek ontworpen voor fotovoltaïsche toepassingen, terwijl USE-2-kabels doorgaans bedoeld zijn voor gebruik bij ondergrondse dienstingangen. Beide kabeltypen zijn doorgaans voorzien van XLPE-isolatie en kunnen zonlichtbestendig en/of geschikt zijn voor directe ingraving.

PV-draad verschilt echter van USE-2-draad wat betreft isolatiedikte, spanningswaarden en bedrijfstemperaturen. PV-draad beschikt over dikkere isolatielagen ter bescherming tegen zware omstandigheden. USE-2-kabels hebben een vermogen tot 600 V, terwijl PV-draad in drie spanningsklassen verkrijgbaar is: 600 V, 1 kV en 2 kV. USE-2-kabels hebben een maximale bedrijfstemperatuur van 90ºC, terwijl PV-draad geschikt is voor hogere temperaturen.

Met name PV-draad behoort tot de beperkte typen enkelgeleiderdraden die 600 V kunnen overschrijden en direct ingegraven kunnen worden volgens de NEC, zonder dat er extra afscherming nodig is.

Verpakking:

--100 m/rol met krimpfolie, 6 rollen per buitenverpakking.

--100 m / spoel, spoel kan van papier, plastic of ABS zijn, daarna 3-4 spoelen per doos,

--200m of 250m per trommel, twee trommels per doos,

--305m/houten trommel, één trommel per omdoos of palletlading,

--500m/houten trommel, één trommel per omdoos of palletlading,

--1000m of 3000m houten trommel, vervolgens laden van pallets.

*We kunnen ook aangepaste OEM-verpakkingen aanbieden op basis van het verzoek van de klant.

Levering:

Haven: Tianjin of andere poorten volgens uw vereisten.

Zeevracht: FOB/C&F/CIF-offerte is allemaal beschikbaar.

*Voor sommige landen, zoals Afrikaanse landen en landen in het Midden-Oosten, is onze zeevrachtofferte veel goedkoper dan klanten krijgen van een lokaal expediteur.

DAYA Solar DC-kabelparameter (specificatie)

DAYA Solar DC-kabelservice

Voorverkoop

Wij bieden technische ondersteuning en complete stroomdistributieoplossingen op maat van uw behoeften. Als de door u aangeleverde ontwerptekeningen niet haalbaar worden geacht, optimaliseren we het plan en passen we het aan met de afmetingen van de kast, de locatie van de apparatuur, enzovoort. Ook optimaliseren wij de configuratie van de producten, zodat deze aan uw wensen voldoen.

After-sales

Als er zich een probleem voordoet, bieden we eerst telefonisch of per e-mail ondersteuning. Indien nodig voeren wij een debug op afstand uit. Bovendien worden onze producten geleverd met een handleiding voor het oplossen van problemen, ter referentie wanneer u probeert de fout zelf op te sporen en op te lossen. De meeste problemen kunnen met de bovengenoemde methoden worden opgelost. We komen elk jaar langs om gedetailleerde informatie over uw apparatuur te verkrijgen, zodat we een beter inzicht krijgen in de interne werking ervan.

Onze klantenservicebelofte

1. Na ontvangst van de storingsmelding of reparatieaanvraag lossen wij het probleem snel op.

2. Vervolgens leggen wij de oorzaak van het falen gedetailleerd uit en worden eventuele kosten in rekening gebracht volgens marktconforme prijzen.

3. Als we onderdelen terugnemen voor inspectie, plakken we er breekbare waarschuwingsstickers op of schrijven we het serienummer op om de veiligheid van de onderdelen te garanderen.

4. Als uw klacht gegrond wordt geacht, zullen wij de reparatiekosten ter plaatse aan u terugbetalen.

DAYA Solar DC-kabel Veelgestelde vragen

1.Q: Bent u een fabrikant of handelaar?

A: We zijn allemaal, de hoofdactiviteit van het bedrijf, laagspanningsschakelaars, stroomverdeelkasten, explosieveilig kastontwerp, productie en systeemprogrammering.

2.Q: Of u OEM / ODM wilt ondersteunen? Kunt u de apparatuur ontwerpen op basis van onze maat?

A: Natuurlijk kunnen we elk product aanpassen aan de eisen van de klant, en we kunnen ontwerpoplossingen en -oplossingen bieden.

3.V: Waarom zou ik bij u kopen in plaats van bij iemand anders?

A: Allereerst kunnen we alle klanten zeer professionele ondersteuning bieden, bestaande uit IT-consultants en serviceteams. Ten tweede hebben onze belangrijkste ingenieurs meer dan 20 jaar ervaring in de ontwikkeling van stroomdistributieapparatuur.

4.Q: Hoe zit het met de levertijd?

A: Over het algemeen bedraagt ​​onze levertijd ongeveer 7-15 dagen. Terwijl het afhangt van de behoefte van klanten en de

hoeveelheid producten.

5.Q: Hoe zit het met de verzending?

A: We kunnen verzending regelen via DHL, FedEx, UPS, enz. Natuurlijk kunnen klanten ook hun eigen expediteurs gebruiken.

6.Q: Hoe zit het met de betalingsvoorwaarden?

A: Ondersteunde T/T, Paypal, Apple Pay, Google Pay, Western Union, enz. Uiteraard kunnen wij hierover discussiëren.
