Door de configuratie van de zonnepanelen te plannen, kunt u de juiste spanning/stroomuitvoer voor uw PV-systeem garanderen. In deze sectie leggen we uit wat deze items zijn en hun belang.
Omwille van de veiligheid, het naleven van de NEC-regelgeving en de compatibiliteit met de technische specificaties van een stringomvormer is het essentieel om een maximale limiet op de gelijkspanning in te stellen. Hoewel de NEC-voorschriften een limiet van 600 V instellen voor residentiële PV-systemen, kan deze drempel verschillen afhankelijk van de specifieke gecentraliseerde omvormer die wordt gebruikt.
Aan de andere kant heeft een stringomvormer een specifieke minimale DC-ingangsspanning nodig om te kunnen functioneren, wat een cruciale factor is waarmee rekening moet worden gehouden tijdens de planning en configuratie van PV-systemen. Deze minimale spanning kan aanzienlijk variëren, afhankelijk van het model en merk van de gekozen omvormer.
De technische specificaties van de omvormer leggen een beperking op aan de maximale DC-ingangsstroom. Deze beperking wordt bepaald op basis van de stroom-spanningscurve (IV-Curve) van een zonnecel. Bij het bedraden van zonnepanelen is het van cruciaal belang om hiermee rekening te houden en ervoor te zorgen dat de DC-uitgang van het systeem de maximale ingangsstroomlimiet van de omvormer niet overschrijdt.
MPPT-trackers spelen een cruciale rol bij het maximaliseren van het uitgangsvermogen van PV-systemen door de IV-Curve te analyseren. Gecentraliseerde omvormers uitgerust met meerdere MPPT-trackers zijn in staat de stroomopwekking te optimaliseren voor zonnepanelenreeksen die mogelijk verschillende specificaties hebben, waardoor de aansluiting van complexere zonnepanelen op de omvormer mogelijk wordt. Als uw omvormer over twee of meer MPPT-ingangen beschikt, is het van cruciaal belang om deze effectief te gebruiken, vooral in scenario's met meerdere paneeloriëntaties of problemen met schaduw.
Tot nu toe hebt u kennis gemaakt met de belangrijkste concepten en planningsaspecten waarmee u rekening moet houden voordat u zonnepanelen bedient. In dit gedeelte bieden we u een stapsgewijze handleiding voor het aansluiten van zonnepanelen.
De meeste zonnepanelen zijn uitgerust met vooraf geïnstalleerde MC4-connectoren, waardoor de onderlinge verbinding tussen panelen wordt vergemakkelijkt. Voor de eindpunten van het systeem kunt u MC4-verlengkabels gebruiken, die in verschillende lengtes verkrijgbaar zijn, om het PV-systeem aan de omvormer te koppelen.
Het is echter nog steeds van cruciaal belang om te begrijpen hoe u een PV-connector correct installeert. Er kunnen gevallen of secties zijn waarin u de verbinding handmatig moet maken, meestal wanneer er geen MC4-verlengkabel van de gewenste lengte beschikbaar is.
Strip de buitenste isolatie van de draad om de binnenste geleiders bloot te leggen.
Plaats de verbindingsplaat op de gestripte draad en gebruik een krimptang om deze stevig vast te maken.
Begin met het inbrengen van de onderste componenten van de connector, die doorgaans het aansluitdeksel, de trekontlasting en de compressiehuls omvatten. Zorg ervoor dat ze goed zijn uitgelijnd en op hun plaats zitten.
Plaats vervolgens de bovenste componenten, die bestaan uit de veiligheidsfolie, de mannelijke of vrouwelijke MC4-connectorbehuizing en de O-ring. Zorg ervoor dat deze onderdelen ook correct zijn uitgelijnd.
Monteer alle componenten voorzichtig en draai ze met de hand enigszins vast. Draai het in eerste instantie niet te vast.
Gebruik ten slotte een montagegereedschap voor een connector voor zonne-energie om het definitieve koppel op de MC4-connector aan te brengen, zodat een veilige en betrouwbare verbinding wordt gegarandeerd.

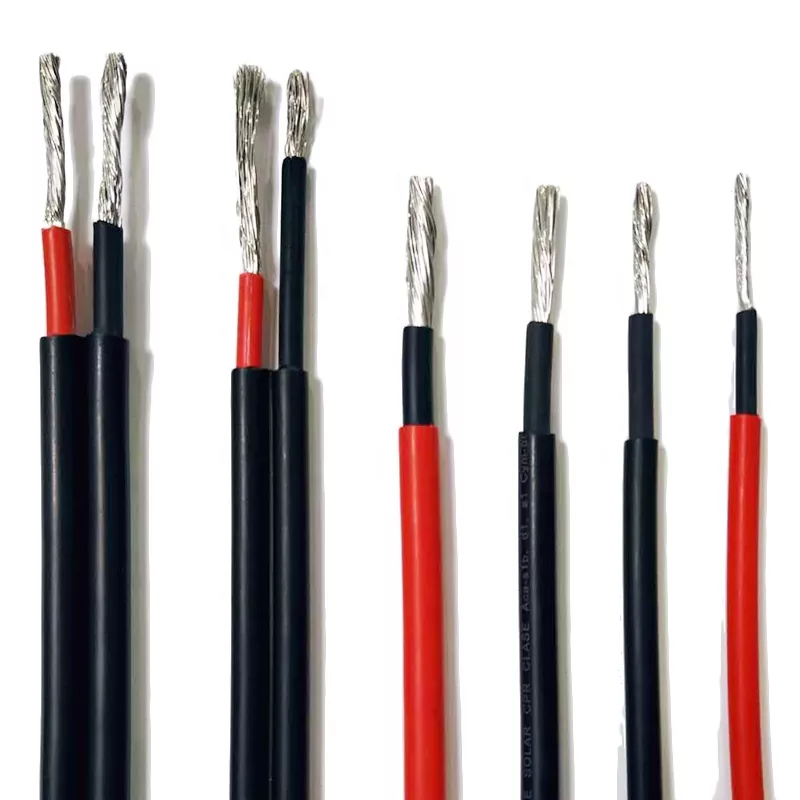

PV-modules functioneren onder hoge temperaturen en uiteenlopende omgevingsomstandigheden. Volgens de NEC-richtlijnen moeten bepaalde PV-arraytoepassingen gebruik maken van USE-2- of PV-draad, die beide moeten voldoen aan specifieke zonlichtbestendigheid en temperatuurclassificaties die geschikt zijn voor de installatieomgeving.

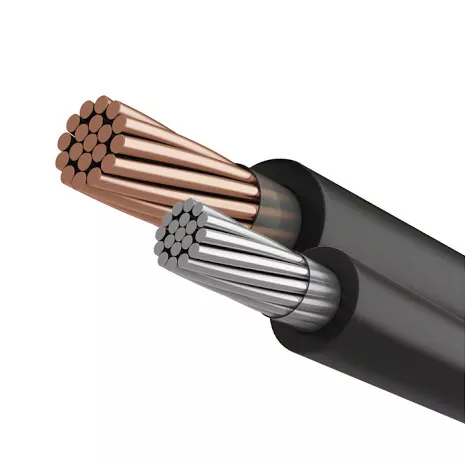

PV-draden zijn specifiek ontworpen voor fotovoltaïsche toepassingen, terwijl USE-2-kabels doorgaans bedoeld zijn voor gebruik bij ondergrondse dienstingangen. Beide kabeltypen bevatten gewoonlijk XLPE-isolatie en kunnen zonlichtbestendig zijn of geschikt voor directe ingraving.
PV-draad verschilt echter van USE-2-draad wat betreft isolatiedikte, spanningswaarden en bedrijfstemperaturen. PV-draad beschikt over dikkere isolatielagen, waardoor het geschikt is voor bescherming tegen zware omstandigheden. USE-2-kabels hebben een vermogen tot 600 V, terwijl PV-draad verkrijgbaar is in drie spanningsklassen: 600 V, 1 kV en 2 kV. Bovendien hebben USE-2-kabels een maximale bedrijfstemperatuur van 90ºC, terwijl PV-draad geschikt is voor hogere temperaturen.
Met name is PV-draad een van de weinige typen draden met één geleider die een vermogen van meer dan 600 V kunnen leveren en direct kunnen worden ingegraven in overeenstemming met de NEC-normen, zonder dat er extra afscherming nodig is.

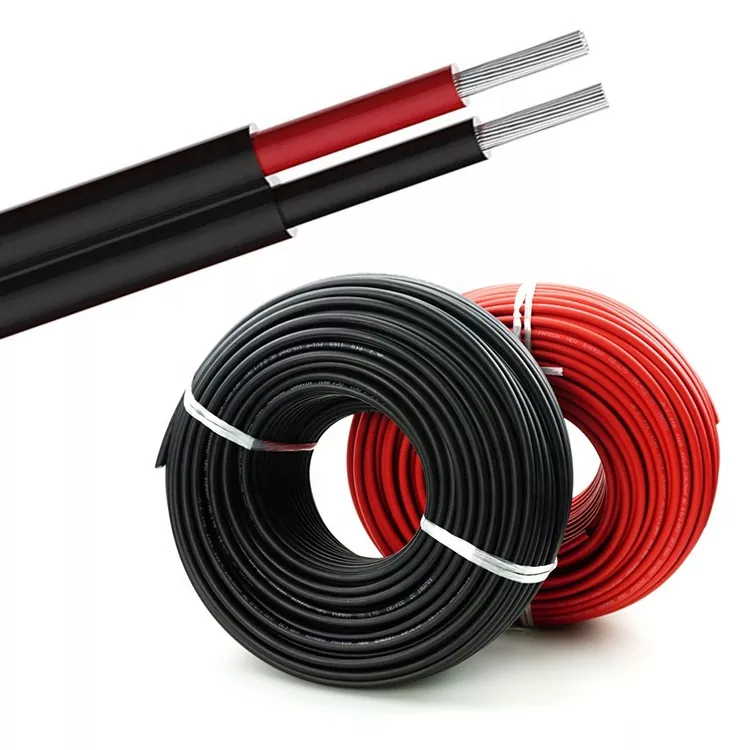

--100 m/rol met krimpfolie, 6 rollen per buitenverpakking.
--100 m / spoel, spoel kan van papier, plastic of ABS zijn, daarna 3-4 spoelen per doos,
--200m of 250m per trommel, twee trommels per doos,
--305m/houten trommel, één trommel per omdoos of palletlading,
--500m/houten trommel, één trommel per omdoos of palletlading,
--1000m of 3000m houten trommel, vervolgens laden van pallets.
*We kunnen ook aangepaste OEM-verpakkingen aanbieden op basis van het verzoek van de klant.
Haven: Tianjin of andere poorten volgens uw vereisten.
Zeevracht: FOB/C&F/CIF-offerte is allemaal beschikbaar.
*Voor sommige landen, zoals Afrikaanse landen en landen in het Midden-Oosten, is onze zeevrachtofferte veel goedkoper dan klanten krijgen van een lokaal expediteur.
Maat |
Diameter van geleider |
Min. Aantal Strengen |
Isolatie Dikte |
Nominaal O.D. |
Nettogewicht |
Maximale geleider weerstand bij 20ºC |
AWG of kcmil |
mm |
n |
mm |
mm |
kg/km |
Ω/km |
12 |
2.16 |
7 |
1.90 |
6.0 |
46 |
8.880 |
10 |
2.72 |
7 |
1.90 |
6.5 |
56 |
5.590 |
8 |
3.40 |
7 |
2.15 |
7.7 |
80 |
3.520 |
6 |
4.29 |
7 |
2.15 |
8.6 |
102 |
2.210 |
4 |
5.41 |
7 |
2.15 |
9.7 |
135 |
1.390 |
3 |
6.02 |
7 |
2.15 |
10.3 |
156 |
1.100 |
2 |
6.81 |
7 |
2.15 |
11.1 |
183 |
0.875 |
1 |
7.59 |
18 |
2.66 |
12.9 |
244 |
0.693 |
1/0 |
8.53 |
18 |
2.66 |
13.9 |
286 |
0.550 |
2/0 |
9.55 |
18 |
2.66 |
14.9 |
337 |
0.436 |
3/0 |
10.74 |
18 |
2.66 |
16.1 |
400 |
0.346 |
4/0 |
12.07 |
18 |
2.66 |
17.4 |
477 |
0.274 |
250 |
13.21 |
35 |
3.04 |
19.3 |
579 |
0.232 |
300 |
14.48 |
35 |
3.04 |
20.6 |
665 |
0.194 |
350 |
15.65 |
35 |
3.04 |
21.7 |
750 |
0.166 |
400 |
16.74 |
35 |
3.04 |
22.8 |
836 |
0.145 |
450 |
17.78 |
35 |
3.04 |
23.9 |
914 |
0.129 |
500 |
18.69 |
35 |
3.04 |
24.8 |
1028 |
0.116 |
550 |
19.69 |
58 |
3.43 |
26.6 |
1133 |
0.1060 |
600 |
20.65 |
58 |
3.43 |
27.5 |
1217 |
0.0967 |
650 |
21.46 |
58 |
3.43 |
28.3 |
1298 |
0.0893 |
700 |
22.28 |
58 |
3.43 |
29.1 |
1382 |
0.0829 |
750 |
23.06 |
58 |
3.43 |
29.9 |
1463 |
0.0774 |
800 |
23.83 |
58 |
3.43 |
30.7 |
1543 |
0.0725 |
900 |
25.37 |
58 |
3.43 |
32.2 |
1707 |
0.0645 |
1000 |
26.92 |
58 |
3.43 |
33.8 |
1871 |
0.0580 |
Wij bieden technische ondersteuning en complete stroomdistributieoplossingen op maat van uw behoeften. Als de door u aangeleverde ontwerptekeningen niet haalbaar worden geacht, optimaliseren we het plan en passen we het aan met de afmetingen van de kast, de locatie van de apparatuur, enzovoort. Ook optimaliseren wij de configuratie van de producten, zodat deze aan uw wensen voldoen.
Als er zich een probleem voordoet, bieden we eerst telefonisch of per e-mail ondersteuning. Indien nodig voeren wij een debug op afstand uit. Bovendien worden onze producten geleverd met een handleiding voor het oplossen van problemen, ter referentie wanneer u probeert de fout zelf op te sporen en op te lossen. De meeste problemen kunnen met de bovengenoemde methoden worden opgelost. We komen elk jaar langs om gedetailleerde informatie over uw apparatuur te verkrijgen, zodat we een beter inzicht krijgen in de interne werking ervan.
1. Na ontvangst van de storingsmelding of reparatieaanvraag lossen wij het probleem snel op.
2. Vervolgens leggen wij de oorzaak van het falen gedetailleerd uit en worden eventuele kosten in rekening gebracht volgens marktconforme prijzen.
3. Als we onderdelen terugnemen voor inspectie, plakken we er breekbare waarschuwingsstickers op of schrijven we het serienummer op om de veiligheid van de onderdelen te garanderen.
4. Als uw klacht gegrond wordt geacht, zullen wij de reparatiekosten ter plaatse aan u terugbetalen.
1.Q: Bent u een fabrikant of handelaar?
A: We zijn allemaal, de hoofdactiviteit van het bedrijf, laagspanningsschakelaars, stroomverdeelkasten, explosieveilig kastontwerp, productie en systeemprogrammering.
2.Q: Of u OEM / ODM wilt ondersteunen? Kunt u de apparatuur ontwerpen op basis van onze maat?
A: Natuurlijk kunnen we elk product aanpassen aan de eisen van de klant, en we kunnen ontwerpoplossingen en -oplossingen bieden.
3.V: Waarom zou ik bij u kopen in plaats van bij iemand anders?
A: Allereerst kunnen we alle klanten zeer professionele ondersteuning bieden, bestaande uit IT-consultants en serviceteams. Ten tweede hebben onze belangrijkste ingenieurs meer dan 20 jaar ervaring in de ontwikkeling van stroomdistributieapparatuur.
4.Q: Hoe zit het met de levertijd?
A: Over het algemeen bedraagt onze levertijd ongeveer 7-15 dagen. Terwijl het afhangt van de behoefte van klanten en de
hoeveelheid producten.
5.Q: Hoe zit het met de verzending?
A: We kunnen verzending regelen via DHL, FedEx, UPS, enz. Natuurlijk kunnen klanten ook hun eigen expediteurs gebruiken.
6.Q: Hoe zit het met de betalingsvoorwaarden?
A: Ondersteunde T/T, Paypal, Apple Pay, Google Pay, Western Union, enz. Uiteraard kunnen wij hierover discussiëren.
